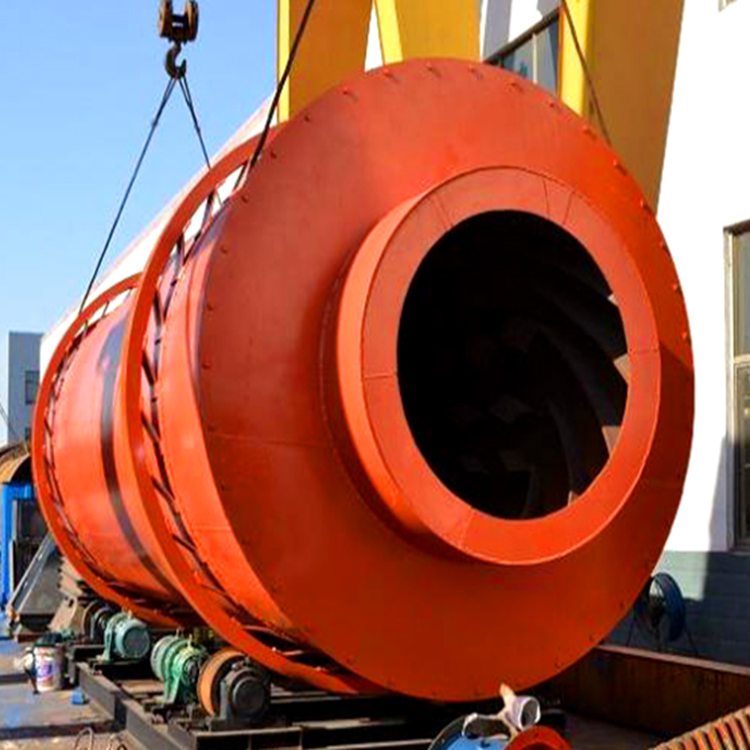

回轉式三筒烘干機改進原單筒烘干機內部結構,增加入機前濕料的預烘干和延長濕料在機內烘干時間,再加上密封、保溫以及合理的配套措施,使烘干機生產能力與原單筒烘干機相比,提高了48-80%,單位容積蒸發強度可達120-180kg/m3,標準煤耗僅為6-8kg/t。其技術優良、運行參數合理,操作簡單可行,廣泛應用于各個行業的礦渣、黏土、煤。
產品結構:
三筒烘干機是通過對單筒烘干機的單筒體改為套疊在一起的三筒,以縮短烘干機的外形尺寸。該機工作時,物料和熱氣流一次進入內至外筒體,在機體Z形往復折流后,充分利用熱能烘干物料后再卸出。
烘干機筒體部分由三個同軸水平放置的內中、外筒套疊組成,這就使筒體的截面得到充分地利用,其筒體外形總長度約為與之相當?shù)膯瓮驳?/font>30-35%。從而大幅度的減少占地面積和廠房建筑面積。
該機的支撐裝置,是在外筒上輪帶與托輪支撐,由電機直接帶動托輪,通過托輪與輪帶的摩擦,使筒體轉動。該機總體結構緊湊、合理、簡單,為便于磨損件的檢修更換,在中間設計成軸向剖分式,用螺栓固定鏈接。
工作原理:
物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落成螺旋行進式實現熱交換,物料移動至內層的另一端進入中層,進行逆流烘干,物料在中層不斷的被反復楊進,呈進兩步退一步的行進方式,物料在中層即充分吸收內層滾筒散發的熱量,又吸收中層滾筒的熱量,同時又延長了干燥時間,物料在此達到干燥狀態。物料行至中層另一端而落入外層,物料在外層滾筒內呈矩形多回路方式進行,達到干燥效果的物料在熱風作用下快速進行排出滾筒,沒有達到干燥效果的濕物料因自重而不能快速前進,物料在此矩形抄板內進行充分干燥,由此完成干燥目的。
三筒式烘干機主要特點:
1、設備所需投資是國外進口產品的1/6.
2、筒體自我保溫?zé)嵝矢哌_(dá)70%以上(傳統單筒烘干機熱效率僅為35%),提高熱效率35%。
3、物料終水分確保0.5%以下,是干混砂漿及礦渣粉生產線首選產品。
4、燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
5、比單筒烘干機減少占地50%左右,土地投資降低50%左右,電耗降低60%。
6、可根據用戶要求輕松調控所要的終水分指標。
7、出氣溫度低,除塵設備使用時間長。
8、無需大小齒輪轉動,采用托輪傳動。
三筒式烘干機具有結構緊湊、構造簡單、布局合理,提高物料與熱能的熱交換率,使物料烘干效果好,基礎投入少,僅是相同產量單筒烘干機的二分之一,減少了一次性投入,運行可靠、能耗低、熱效率高,同事,容易實現自動化控制,減少操作人員,節約勞動力資源。
三筒式烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料。如黃砂、型砂、礦渣、煤渣、小粒度黏土,以及不怕高溫及煙塵弄臟其它小顆粒物料。烘干后的物料含水量可以達到1-0.5%一下。
